便携式短路接地线技术指标
|
序号 |
规格型号 |
型式 |
类别 |
线长 |
棒长 |
铜线规格 |
操作杆 接头形式 |
备 注 |
|
1 |
XJ-1 型 380V |
变电母排 |
三相 合相式 |
1M ×4根+3.5M |
0 ．3M×4根 |
16mm2 |
|
铝排型平口接电夹 接地夹 1个 |
|
2 |
XJ-10A 型 6-10KV |
户内母排 |
三相 合相式 |
1M ×3根+3.5M |
0.3M ×3根 |
25mm2 |
|
铝排型平口接电夹 接地夹 1个 |
|
3 |
XJ-10A 型 10KV |
户内母排 |
三相 合相式 |
1.5M ×3根+4M |
1M ×3根 |
25mm2 |
|
铝排型平口接电夹 接地夹 1个 |
|
4 |
XJ-35A 型 35KV |
户内母排 |
三相 合相式 |
2M ×3根+4M |
1M ×3根 |
25mm2 |
|
铝排型平口接电夹 接地夹 1个 |
|
5 |
XJ-35 型 35KV |
户内母排 |
三相 合相式 |
3M ×3根+4M |
1.5M ×3根 |
25mm2 |
|
铝排型平口接电夹 接地夹 1个 |
|
6 |
XJ-110 型 110KV |
变电母排 |
三相 合相式 |
3.5M ×3根+4M |
1 ．5M×3根 |
25mm2 |
|
铝排型平口接电夹 接地夹 1个 |
|
7 |
XJ-220 型 220KV |
变电母排 |
三相 合相式 |
4M ×3根+4M |
1M ×2根=2M×3根 |
35mm2 |
伸缩式 对接式 |
铝排型平口接电夹 接地夹 1个 |
|
8 |
XJ-500 型 500KV |
变电母排 |
三相 合相式 |
4M ×3根+6M |
2 节×1M=2M×3根 |
35mm2 |
伸缩式 对接式 |
铝排型平口接电夹 接地夹 1个 |
|
9 |
XJ-110 型 110KV |
变电线路 |
三相 合相式 |
4.5M ×3根+3M |
2 节×2M=4M×3根 |
25mm2 |
对接式 |
线路挂钩接电夹 接地夹1个 |
|
10 |
XJ-220 型 220KV |
变电线路 |
三相 合相式 |
5M ×3根+4M |
2 节×2M=4M×3根 |
35mm2 |
对接式 |
线路挂钩接电夹 接地夹1个 |
|
11 |
XJ-500 型 500KV |
变电线路 |
单相式 |
13M ×3根 |
2M ×3节=6M×3根 |
35mm2 |
伸缩式 |
脱卸式线路挂钩接地夹 接地夹1个 |
|
12 |
XJ-10 型 10KV |
户外线路 |
三相 合相式 |
1.5M ×3根+15M |
1M ×3根 |
25mm2 |
|
线路挂钩接电夹 临时接地针 1根 |
|
13 |
XJ-10 型 10KV |
户外线路 |
三相 分相式 |
1.5M ×2根 +16M |
1M ×4根 |
25mm2 |
|
线路挂钩接电夹 临时接地针 1根 |
|
14 |
XJ-35 型 35KV |
户外线路 |
三相 合相式 |
2M ×3根+18M |
1.5M ×3根 |
25mm2 |
|
线路挂钩接电夹 临时接地针 1根 |
|
15 |
XJ-35 型 35KV |
户外线路 |
三相 分相式 |
2M ×2根 +20M |
1.5M ×4根 |
25mm2 |
|
线路挂钩接电夹 临时接地针 1根 |
|
16 |
XJ-110 型 110KV |
户外线路 |
三相 合相式 |
4M ×3根+20M |
2M ×3根 |
25mm2 |
|
线路挂钩接电夹 临时接地针 1根 |
|
17 |
XJ-110 型 110KV |
户外线路 |
单相式 |
9M ×3根 |
2M ×3根 |
25mm2 |
|
线路挂钩接电夹 接地夹 3个 |
|
18 |
XJ-220 型 220KV |
户外线路 |
三相 合相式 |
5M ×3根+25M |
2 节×1.5M=3M×3根 |
25mm2 |
对接式 |
线路挂钩接电夹 临时接地针 1根 |
|
19 |
XJ-220 型 220KV |
户外线路 |
单相式 |
9M ×3根 |
2 节×1.5M=3M×3根 |
25mm2 |
对接式 |
线路挂钩接电夹 接地夹 3个 |
|
20 |
XJ-1 型 380V |
户外线路 |
四相 合相式 |
1M ×4根+12M |
0.5M ×4根 |
25mm2 |
|
线路圆口接电夹 接地夹 1个 临时接地针 1根 |
|
21 |
XJ-1 型 380V |
户外线路 |
四相 分相式 |
1M ×3根 +13M |
0.5M ×5根 |
25mm2 |
|
线路圆口接电夹 接地夹 1个 临时接地针 1根 |
|
22 |
个人保安线 |
户外线路 |
三相 合相式 |
0.9M ×3根+2M |
|
16mm2 |
|
钳口接电夹 3个 接地夹 1个 |

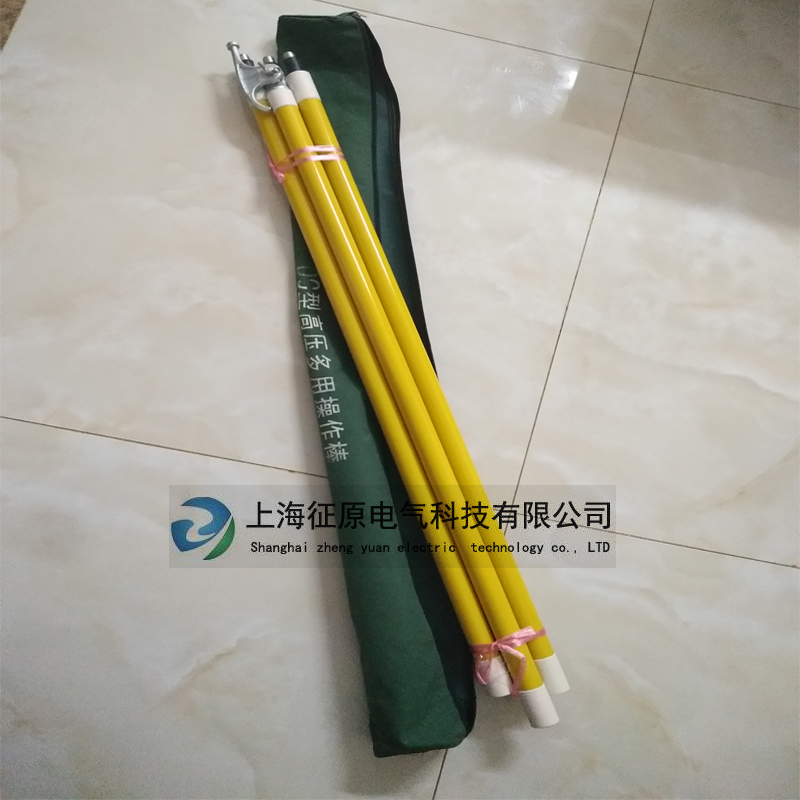

绝缘操作杆特点
绝缘操作杆是用于短时间对带电设备进行操作的绝缘工具，如接通或断开高压隔离开关、跌落熔丝具等。
1、接口式绝缘操作村是比较常用的一种绝缘杆。分节处采用螺旋接口，最长可做到10米，可分节装袋携带方便。
2、伸缩式高压令克棒3节伸缩设计，一般最长做到6米，重量轻，体积小，易携带，使用方便，可根据使用空间伸缩定位到任意长度，有效地克服了接口式令克棒因长度固定而使用不便的缺点。
3、游刃式高压令克棒接口出采用游刃设计，旋紧后不会倒转。
