一、WHX-300B型高压无线核相仪室内校验方式

1、取出射器X和发射器Y联接高压输出杆(内置发射天线)通过仪器提供的测试线一端两个小夹子分别联接发射器X和发射器弯钩上。上头插入220V电源后(因为220V一相为火线,改成双火线,电压低)、打开接收器电源开关。出现波形后仪器正常。

2、现场使用

a. 使用前必须遵守《电力安全工具预防性试验规程》工作要求。

b. 将发射器X和发射器Y分别连接绝缘杆(绝缘杆伸出长度根据电压使用)

c. 打开接收器电源开关,接收器自动跟踪显示X、Y相的波形曲线。并显示X、Y相之间相位差。(≤±20度为同相,>20度为异相)并显示同相或不同相。


接收器显示图


二、WHX-300B型高压无线核相仪技术参数及部件功能说明

1. 技术参数

⒈ 准确度:同相误差≤3度,不同相误差≤5度

⒉ 采集器X、Y和主机视距传输距离≤80m

⒊ 采集器电压:0.38KV-500KV

   ⒋ 主机电源:9V±2V

   ⒌ 采集器电源:7.5±1.5V

   ⒍ 工作温度:-35℃-+60℃
   ⒎ 绝缘伸缩杆:缩态为650mm,伸态为3300mm,
  ⒏ 试品状态:线路或设备带电部分。
  ⒐ 离地高度:小于20米。

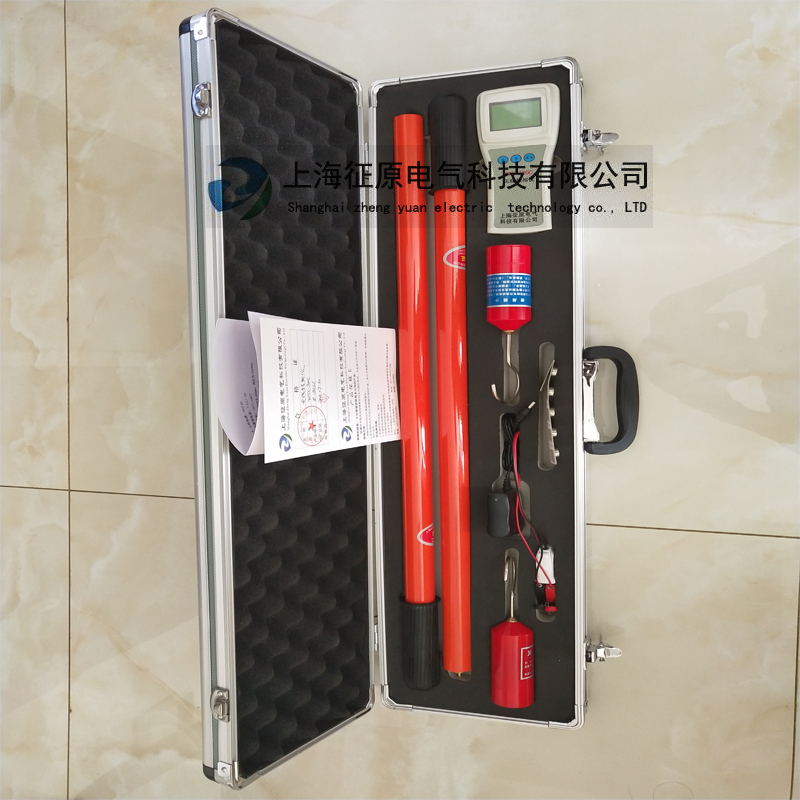

2.发射器


外型尺寸:Φ40×110   电源电池(钮扣AG13×5个)

3、接受器


外型尺寸:78×170×35  电源电池(8.4V镍氢充电电池)


上海征原电气科技有限公司生产的高压无线核相仪质保期为3年,终身维护,24小时电话响应。购买核相仪请认准“征原”牌,产品质量、售后有保障。
