ZYHL 100A200A智能回路电阻测试仪性能特点

一、概述

回路电阻测试仪是公司根据IEC标准及国家有关规定，发挥自身技术优势，精心研制的高精度、数字化开关检测仪器。该仪器采用正弦波逆变器、大功率恒流开关电源技术，可测得微欧姆级接触电阻。广泛适用于各种开关及电器的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

二、性能特点

测试电流大，*符合有关测试接触电阻的国家标准要求。

输出电压高，测量量程宽。

测试电流来自高精度的大电流恒流电源，无需人工调节，测试迅速准确。

采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。

测试速度快，10秒左右显示数据。

仪器采用128X64点阵液晶屏，全部操作中文显示，方便客户的使用。

仪器具有测试数据实时打印功能。

智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。

ZYHL 100A 200A智能回路电阻测试仪

三、技术指标

测试电流：100A、200A、300A

量程：0～50mΩ（100A）

0～25 mΩ(200A)

0～15 mΩ(300A)

分辨率：小0.1µΩ

精度：±（0.5%±2个字）

功率:3000W

工作方式:连续测量

工作电源:AC220V±10%  50HZ

使用温度:0～40℃

相对湿度:小于等于90%  无结露

四、仪器操作功能介绍

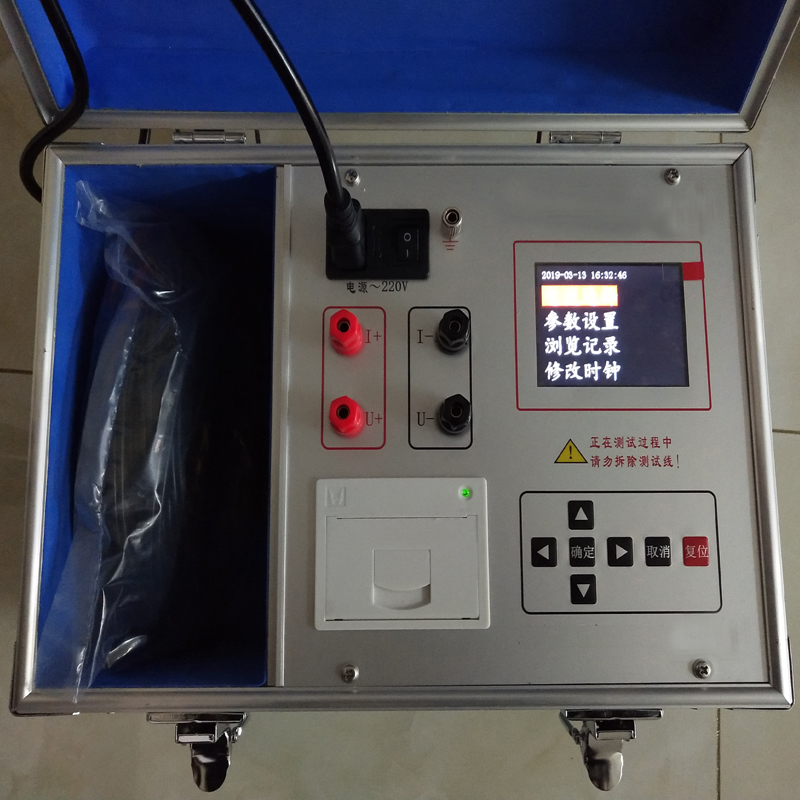

回路电阻测试仪仪器面板如图一所示：

电源开关：拨动开关到上面仪器开始供电，拨动开关到下面关断仪器电源。

交流220V输入：仪器供电源输入端，本仪器采用交流220V供电。

I+、I-：为电流输出端子，通过测试线为试品提供恒定电流。

V+、V-：电压输入端子。

液 晶：采用128X64大屏幕显示，字体清晰，便于观察，显示操作设置，测试结果，接触电阻值和输出电流值。

6、辉度调节：左右调节此钮，可调整显示字符的对比度。

7、复位键：整机初始化，仪器处在准备状态。

8、选择键：按下此键，选择仪器各项设置。

9、确认键：对所选择的项目进行确认，并自动进入下一项，如果仪器选择项处于测试位置时，按下确认键仪器开始启动电流进行测试。

10、存储键：用于对测试数据进行存储。

11、 ：仪器接地端。
