讲解电缆故障测试仪使用过程中注意事项


电缆故障测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。适用于测试各种型号、不同电压等级的电力电缆及通信电缆。整套电缆故障测试仪由闪测、寻迹、定位三大部分组成。

电缆故障测试仪(闪测仪)可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障,可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。仪器采用汉字系统,高清晰度显示,界面友好。

1、脉冲法测试时,注意要甩掉局内所有设备,在最外线上进行测量;

2、使用闪络法测试时,必须将触发工作方式开关置于闪络"位置;

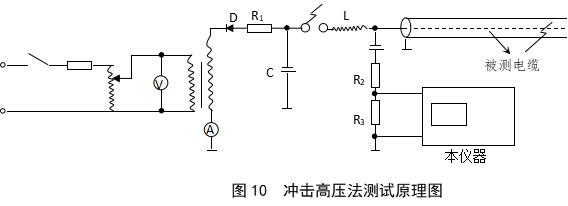

3、在使用直闪法或冲闪法测试时,要注意人身安全及设备安全。必须接好地线。地线连接按图10正确连接好;

4、在闪络法测试结束后,切断电源,拆除本仪器与高压测试装置的连接线,再对高压电容器和电缆的所贮电荷进行放电。放电时,应先加限流电阻R限制放电电流以使电流缓慢放电,待电容器上电压降低后,再直接对地放电电路中电阻为零,瞬间放电电流可高达几百安培,将发生严重的设备或人身事故;

5、在直闪法测试过程中,必须注意监视故障的泄漏电流若电流突然增大,故障闪络现象未曾出现,应立即降低试验电压,改用冲闪法测试。
