大电流发生器电路解说

恒流源、交流恒流源、直流恒流源、电流发生器、大电流发生器又叫电流源、稳流源，是一种宽频谱，高精度交流稳流电源，具有呼应速度快，恒流精度高、能长期安稳作业，合适各种性质负载(阻性、感性、容性)等长处。

首要用于检测热继电器、塑壳断路器、小型短路器及需求设定额定电流、动作电流、短路保护电流等出产场合。

运放可调恒流源电路(一)

集成运算放大器具有开环增益高和输出阻抗低一级特点，用它做稳压电源中的比较放大器是很抱负的。

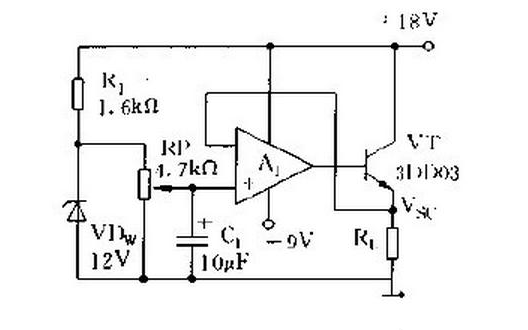

图1-34所示，由稳压管VDw供给的12V基准电压通过电位器RP加到运放A1的同相输入端，稳压电源的输出电压Vsc又反应到A1的反相输入端，当Vsc发生变化时，它与同相输入端电压的差值被运放放大，以操控调整晶体管VT的基极电流，改动发射极与集电极间电压降，从而使输出电压保持安稳。此电路虽然简略，但客服了取样电阻分压比对安稳性的影响，在不同的Vsc时有相同的反应深度，且放大器的闭环增益为1，反应最深，Vsc的安稳性好。又由于Vsc就等于同相输入端电压，调理电位器RP就能够使Vsc在0～12V范围内恣意改动。

图1-35是运放构成的可调恒流源电路

电路中R2远大于Rf，由于反相输入端是虚地，且放大器输入端电流很小，能够认为流过R1的电流悉数流向R2，所以有Es/R1=IL[Rf/(Rf+R2)]，所以，IL与放大器参数无关为恒流源，调理R2就能够调理恒流巨细。当RL变化时，IL可自行安稳，由于这是一个电流并联负反应电路。

运放可调恒流源电路(二)

输出电流可调的恒流源电路

图 输出电流可调的恒流源电路

用三端固定输出集成稳压器能够组成恒流源电路。此时集成稳压器本身作业于悬浮状况。图是一种恒流源电路实例，接在集成稳压器输出端和公共端之间的电阻R=R1+R2，决议了恒流源的输出电流IO，从图中可知，流过电阻R的电流IR=Uo1/R。为了获得较高的功率，应选取标称输出电压低的集成稳压器来组成恒流源，在图12中采用了CW7805。若电阻R1为1个可变电阻器，就能够组成输出电流可调的恒流源，为避免可变电阻器调到零时形成集成稳压器输出端短路，在电路中串入小电阻R2。R2值的挑选应保证在R1调到零时集成稳压器的输出电流小于其所答应的最大输出电流值，即R2≥Uo1/Iomax。
