变压器直流电阻测试仪的操作方法

（一）、选择电流

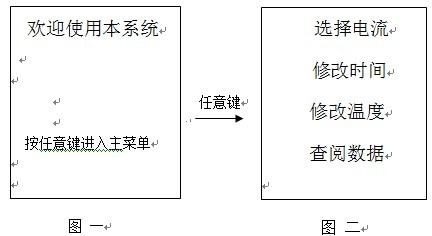

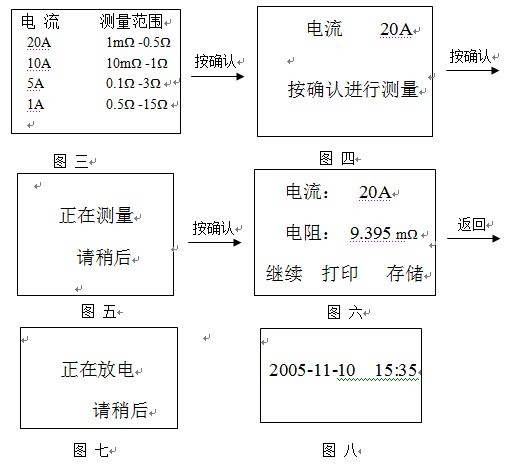

   如图三所示，按“↑、↓”键移动，按“确认”键显示图四，按“确认”键测量，按“返回”重新选择电流。测量数据如图六，数据稳定后将锁定并闪烁，选择 “继续”项将重新刷新数据即对同一点重新继续测量；选择“打印”项，把当前数据打印出来;选择“存储”项，将当前数据及日期保存起来;按“返回”键将放电如图七并有蜂鸣声，放电完毕后，蜂鸣器声停止;重新进入画面三，按“返回”键返回主菜单图二。

直流电阻测试仪

（二）、修改时间

     如图八，按“←”、“→”键，选择位置；按“↑”、“↓”键改变数值，按“确认”键修改系统时间，按“返回”键将不作修改，返回主菜单。

直流电阻测试仪

（三）、修改温度

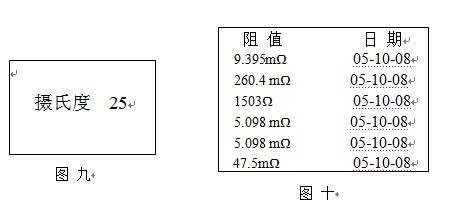

如图九，修改当前的环境温度，当不需要温度换算时不要操作该项，只有事先修改了温度，再进行测量，温度换算才有效。

（四）、查阅数据

如图十，数据按测量顺序逆向显示，后测量的数据在顶端，按“↓”键下翻数据,按“↑”键，数据恢复到顶端。

直流电阻测试仪

二、直流电阻测试仪打印机装纸

（1）关掉电源，取下打印机外盖，用手指向内夹打印机两侧的活动舌头，将打印机从面板上轻轻抽出。

（2）将纸卷套在纸轴上，沿轴导槽方向推入正常位置。

（3）接通电源，按“SEL”键，使打印机指示灯灭，再按“LF”键，机头开始走动，将打印纸送入机头入口处，直到纸头露出一定长度为止。

（4）关掉电源，将打印机轻轻放回仪器，将打印纸从打印机盖出纸口轻轻抽出，再盖上机盖，即完成装纸。
