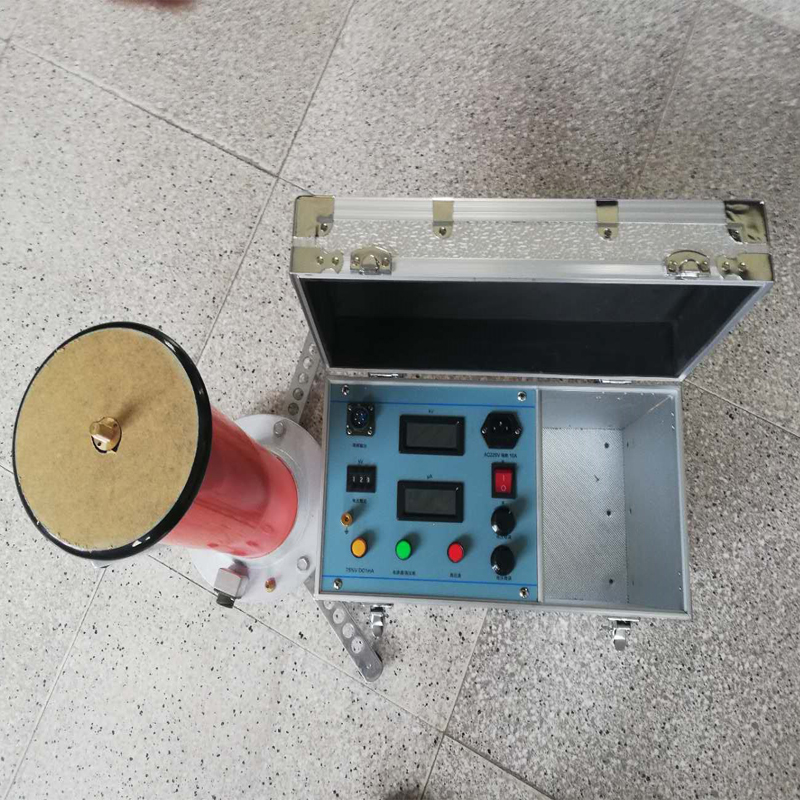

ZGF200/2直流高压发生器产品特点及注意事项



直流高压发生器采用了集成电路和最新电子技术,功率输出采用了高频逆变和IGBT功率器件,并且实现了强弱电内部隔离,仪器设有过压、过流、击穿、不归零保护功能,且保护电路全部采用半导体器件,保护速度快,而且可靠。

        直流高压发生器又称便携式,是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,是新世纪最理想的换代产品。



产品特点:

     采用最先进工艺技术制造。脉冲串逻辑阵列调制,采用大功率IGBT器件,相位模糊控制,从而使输出稳定度更高,纹波更小,频率高达100kHz。

⑴ 按免维修设计,主要部件均采用德、美、日进口器件,经久耐用,不怕连续对地直接短路放电。

⑵ 精度高、测量准确,输出电压调节采用单个多圈电位器,升压过程平稳,调节精度高,并有粗调、微调功能。仪器具有高低压端测量泄漏电流,高压端采用球形屏蔽数字表显示、不怕放电冲击。抗干扰性能好,适合现场使用。

⑶ 控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器及限流电阻,接线简单,操作方便。

⑷ 负极性输出、零启动、连续可调、有过压、过流、回零、接地保护、断线保护等各种保护功能,自动保护功能强,操作安全,各种技术指标均优于行业标准及同类产品。



产品参数:

1.额定输出电压:0~60KV、0~120KV、0~200KV

2.输定电压极性:负极性

3.额定输出电流:2mA

4.额定输出功率:200W、300W、400W

5.直流高压脉动因数:小于2.5%

6.内附直流高压测量系统准确度:误差小于是1.8%

7.泄漏电流测量仪表准确:误差小于1%

8.仪器本身泄漏电流:啵于1uA

9.供电电源:交流单相220V±10%,50±1HZ

10.环境温度:-20℃~40℃

11.相对温度:不小于90%



保养

1.半年更换一次液压油并清洗油箱,用油必须采用推荐的型号;

2.天气炎热时经常检查(当油温≥45度)冷却装置是否自动启动。(冷却水温必须低于30度)

3.在清洗油箱的同时清洗空气滤清器;

4.经常检查直流高压发生器的滤油器信号灯,信号灯一亮(同时蜂鸣器会响),立即清洗油过滤器;

5.按规定需要给设备机械传动部分各润滑点注油;

6.经常观察液体状况,液位接近下限时请及时往油箱里补充推荐使用的液压油;

7.经常检查各处防尘装置,发现破损或连接松动,应及时处理,以防沙尘混入,损坏设备



注意事项

1、使用高频直流高压发生器的工作人员,必须具有“高压试验上岗证”的专业人员。

2、使用本仪器请用户必须按《电力安规》168条规定。

3、试验前请检查所有试验接线、控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本仪器说明书的要求,一点接地。

4、对大电容试品的放电应用专用放电电阻棒对试品放电。

5、直流高压200KV及以上时,尽管试验人员穿绝缘鞋,且处在安全距离以处区域,但由于高压直流离子空间电场分布扩印影响,会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等,否则会有轻微电击现象,此现象在干燥地区和冬季较为明显,但由于能量较小,一般不会对人体造成伤害。

6、高频直流高压发生器控制箱电源为交流AC220V±10%,50Hz。如果电源经1/1隔离变或现场用自发电源,则必须人为将电源有一点连接大地。
